極薄無方向性電磁鋼帯
モーターの小型化・軽量化・高効率化に最適 磁気特性が等方向になっている為、モーターコア等に最適な材料です。 薄肉化により高回転域で極めて低い鉄損を得られ、 他材に比べ高い磁束密度を持つことで、高効率・小型化を両立できます。
取扱形状
特長
-
- 低損失
- 板厚を薄くすることで、渦電流損を抑え、損失を小さくできます。
-
- 小型化
- 他材に比べ高磁束密度を有する為、鉄心の小型化に貢献します。
-
- 最適使用範囲
- 使用周波数400Ｈｚ～40kHzにて他材に比べ高い磁束密度を有しますので、リアクトル、モーター等の小型化が可能です。
-
- 絶縁被膜
- 優れた絶縁被膜は材料特性を活かします。被膜耐熱温度が高く、高温（～850℃）でも安定した被膜を維持できます。
-
- 原料
- 極薄電磁鋼帯はFe-3％Si鋼（日本製鉄原料）を採用。 50年以上の採用実績を持つ、信頼度の高い電磁鋼帯材料です。
用途

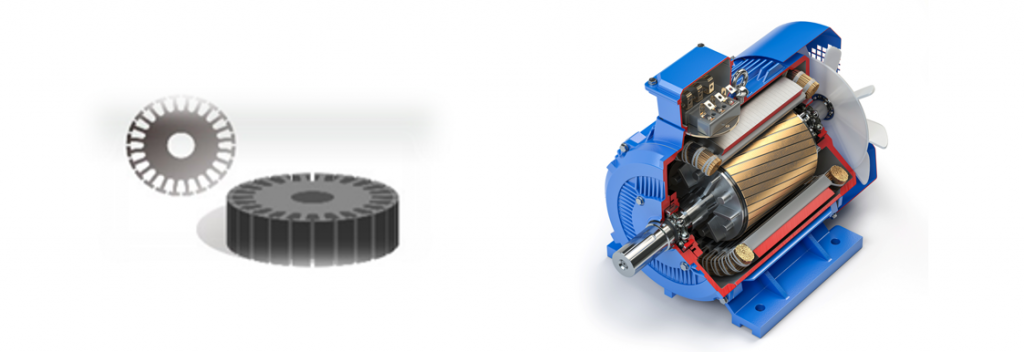

各種モーターコア、掃除機用モーター、ターボ分子ポンプ、歯科用ドリル、ファンモーター
特性表
《磁気的性質》
|
種別 ST series |
板厚 mm in |
密度 g/㎤ |
鉄損（W/Kg） ※1 |
磁束密度※2 B50 T |
占積率 % |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
W15/50 |
W10/400 | W10/1000 | W5/2000 | W2/5000 | W1/10000 | W0.5/20000 | |||||
| ST-150 | 0.15 0.0059 | 7.65 | 2.3 | 11.6 | 39.4 | 30.0 | 21.5 | 17.2 | 14.2 | 1.66 | 94 |
| 規格値 | ― ― | ― | ― | ≦14 | ― | ― | ― | ― | ― | ≧1.6 | ≧92 |
| ST-100 | 0.10 0.0039 | 7.65 | 2.7 | 11.0 | 34.1 | 25.3 | 17.0 | 12.9 | 10.2 | 1.65 | 93 |
| 規格値 | ― ― | ― | ― | ≦13 | ― | ― | ― | ― | ― | ≧1.6 | ≧91 |
| ST-050 | 0.05 0.0020 | 7.65 | 3.0 | 12.3 | 34.4 | 23.7 | 13.0 | 7.5 | 6.0 | 1.63 | 90 |
| 規格値 | ― ― | ― | ― | ― | ≦45 | ― | ― | ― | ― | ≧1.6 | ≧88 |
※1 W10/1000・・・1.0（T)/1000（Hz）における鉄損
※2 B50・・・5000（A/m）における磁束密度
《機械的特性代表値》
| 種別 | 密度 | 占積率 | 引張強さ | 伸び | 硬度 | 固有抵抗 |
|---|---|---|---|---|---|---|
| g/㎤ | % | Mpa | % | Hv | μΩcm | |
| ＳＴ－１５０ | 7.65 | 94 | 496 | 15 | 205 | 52 |
| ＳＴ－１００ | 7.65 | 93 | 476 | 13 | 198 | 52 |
| ＳＴ－０５０ | 7.65 | 90 | 487 | 12 | 182 | 52 |
材料に関する、またサンプルに関するお問い合わせにつきまして、HPお問い合わせフォームをご利用ください。
0.05㎜～、最小ロット1㌧、サンプル供給できます。
ご注意ならびにお願い
- 製造に関して、規格によりロット等の事由により、メーカーでの製造ができない場合もありますので、予めご了承下さい。
- 鋼種によっては弊社で対応できない場合もございますが、まずは弊社までお問い合わせ下さい。
- 本ウェブサイトに記載された技術情報は、更新時における製品の一般的な特性や性能を説明するためのものであり、それによって何らかの保証をするものではありません。
また、本ウェブサイトに記載された技術情報は、個別の使用目的・環境・条件によってあてはまらないことがありますので、ご注意下さい。本ウェブサイトは予告なしに変更されることがあります。最新の情報については、弊社までお問い合わせ下さい。
